Tecno box 2

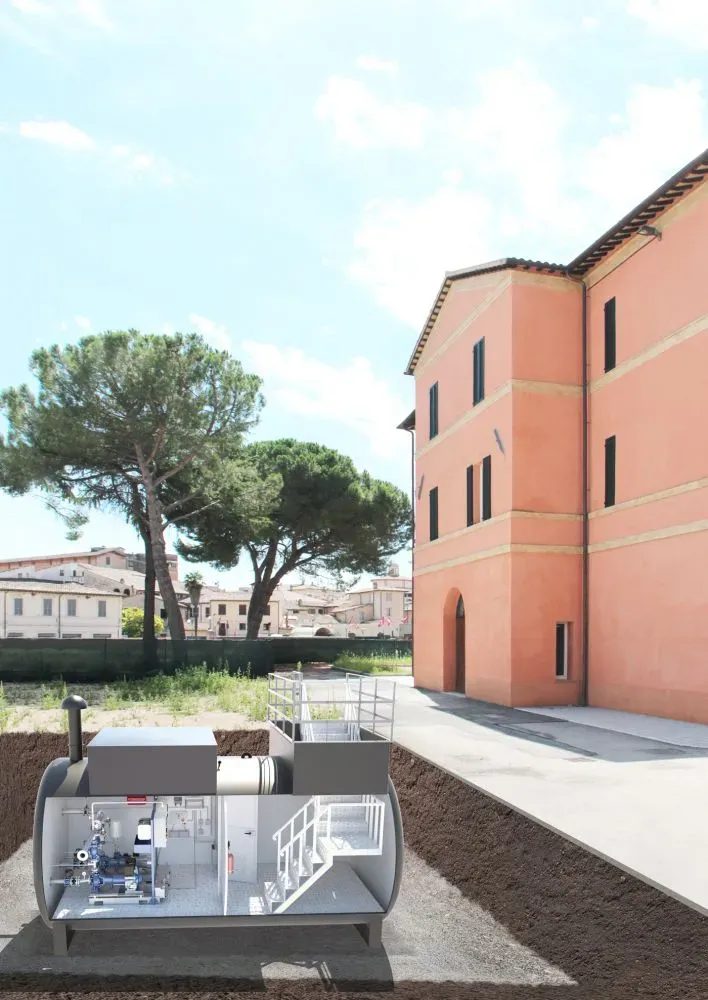

Locale tecnico da interro per gruppi antincendio a norme UNI 11292 e UNI EN 12845 realizzata in acciaio

CARATTERISTICHE GENERALI

Locale interamente realizzato in acciaio (FE 360 B UNI 10025) di diametro 3000 mm con uno spessore del fasciame di 50/10 mm protetto esternamente da uno spesso strato di vernice bituminosa.
Il locale tecnico viene fornito completo di selle antirotolamento e di golfari di ancoraggio, golfari laterali per l’ancoraggio alla platea in CAV sottostante.

DESCRIZIONE DEL LOCALE DI ACCESSO

Dimensioni: lunghezza 2380, diametro di 3000 mm.
Il locale è dotato esternamente di ringhiera per l’accesso al vano scala avente h = 800 mm realizzata in acciaio Fe 360 B e verniciata con vernice antiruggine fondo epossido M.S. a due componenti. Questo viene fornito completo di boccaporto di ingresso avente dimensioni 1500 x 2000 x h 400 mm, che permette tramite una scala a doppia rampa con pedata e alzata di 220 mm (secondo punto 4.2.2 della norma UNI 11292), l’ingresso al locale adiacente al vano scala (vano pompe). La parete comunicante col vano pompe è tinteggiata con vernice intumescente. La pavimentazione è costituita da una lamiera bugnata antiscivolo posizionata ad una quota di circa 600 mm dal fondo del serbatoio.
Non è prevista nessuna copertura nel boccaporto di ingresso come da norma UNI 11292.

DESCRIZIONE DEL LOCALE TECNICO

Dimensioni: lunghezza 3100 mm, diametro 3000 mm.
Tutto il locale tecnico, comprese la parte divisoria e la porta di accesso con misura 800 x 2000 mm, viene trattato con vernice intumescente per garantire i requisiti di resistenza al fuoco R60 (punto 10.3.1 norma UNI EN 12845) oltre a quello di reazione al fuoco (classe A1: punto 5.1 norma UNI 11292). Su richiesta è possibile fornire CERT-REI rilasciato da professionista abilitato per certificare la resistenza del locale (R60). Sul fondo è presente una lamiera bugnata antiscivolo con rinforzi idonei per l’installazione del gruppo antincendio posizionato ad una quota di circa 600 mm dal fondo. Sulla parte superiore del locale è presente un boccaporto delle dimensioni di 1500 x 2000 x 400 mm con manicotti passacavi per l’alimentazione elettrica e una condotta di ventilazione naturale avente diametro di mm 400.

EQUIPAGGIAMENTO DI SERIE DEL LOCALE TECNICO SECONDO LA NORMA UNI 11292

– gruppo antincendio a norma UNI EN 12845
– misuratore di portata
– impianto idraulico
– impianto elettrico
– quadro elettrico per controllo e comando di tutto l’impianto interno
– due elettropompe di drenaggio collegate con tubazione esterna
– sistema di controllo delle pompe di drenaggio con allarme antiallagamento e auto alimentazione per  circa 30 minuti (UPS) in mancanza di energia elettrica
– termo convettore elettrico
– estintore (classe 34A144BC o 113 BC)
– ventilatore di estrazione aria solo in presenza di motopompe
– illuminazione generale di emergenza 200 lux
– impianto sprinkler
